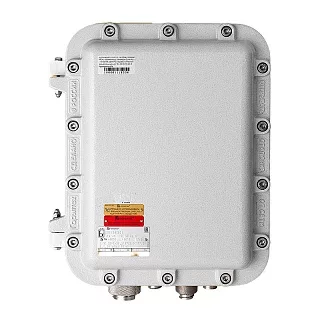

Взрывозащищенная клеммная коробка ЩОРВ423222
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
ЩОРВ423222 — типоразмер серии ЩОРВ с увеличенной внутренней площадью, рассчитанный на многорядное размещение клеммных зажимов.
Внутренние размеры 361×261×165 мм позволяют формировать более емкую клеммную сборку по сравнению с ЩОРВ422221. За счет большей ширины корпуса появляется дополнительное пространство для распределения клемм и кабельных подключений.
Монтажная панель
| Исполнение | Размер, мм | Толщина, мм | Масса, кг |
|---|---|---|---|
| Алюминиевая панель Щ4232А | 340 × 240 | 2 | 0,442 |
| Панель из нержавеющей стали Щ4232Н | 340 × 240 | 2 | 1,319 |
Для ЩОРВ423222 предусмотрена монтажная панель размером 340×240 мм в алюминиевом или нержавеющем исполнении.
Максимально допустимое количество клемм
Количество указано без учета установки кабельных вводов. Значения в скобках — максимальное количество клемм в одном ряду.
| Номинальное сечение провода, мм² | Максимальное количество |
|---|---|
| 2,5 | 156 (63 в одном ряду) |
| 4 | 129 (52 в одном ряду) |
| 6 | 82 (40 в одном ряду) |
| 10 | 64 (32 в одном ряду) |
| 16 | 48 (27 в одном ряду) |
| 35 | 36 (20 в одном ряду) |
| 50 | 24 (16 в одном ряду) |
| 70 | 13 |
ЩОРВ423222 позволяет разместить до 156 клемм для проводников сечением 2,5 мм², до 129 — для 4 мм², до 82 — для 6 мм² и до 64 — для 10 мм². Для сечений 50 и 70 мм² предусмотрено соответственно до 24 и 13 клемм.
Максимально рекомендуемое количество кабельных вводов
| Код размера кабельного ввода | Сторона А, NPT/M | Сторона В, NPT/M |
|---|---|---|
| 01 | 20/20 | 15/15 |
| 1 | 20/20 | 14/15 |
| 2 | 14/14 | 11/11 |
| 3 | 10/10 | 6/6 |
| 4 | 8/8 | 5/6 |
| 5 | 6/5 | 4/4 |
| 6 | 4/3 | 2/2 |
| 7 | 3/3 | 2/2 |
| 8 | 2/2 | 1/1 |
Для ЩОРВ423222 предусмотрены кабельные вводы кодов 01–8. Для кода 01 допускается до 20/20 вводов по стороне А и до 15/15 по стороне В. Для кода 8 предусмотрено до 2/2 вводов по стороне А и до 1/1 по стороне В.
Технические характеристики
Применение
ЩОРВ423222 подходит для соединительных и распределительных схем с большим количеством клеммных соединений и кабельных вводов. Внутреннее пространство 361×261×165 мм позволяет размещать несколько рядов клемм и распределять подключения по сторонам корпуса.
При подборе учитываем количество и сечение проводников, число клемм в каждом ряду, типы кабельных вводов, стороны их расположения и материал монтажной панели.
Преимущества практического использования
ЩОРВ423222 позволяет разместить до 156 клемм для проводников сечением 2,5 мм² и до 129 клемм для 4 мм².
Для внутреннего монтажа предусмотрена панель размером 340×240 мм. Доступны кабельные вводы всех кодов 01–8, предусмотренных для этого типоразмера.
Следующий типоразмер — ЩОРВ423229 с внешними габаритами 433×333×295 мм и массой 26,6 кг.
Купить Взрывозащищенная клеммная коробка ЩОРВ423222
Мы можем подобрать ЩОРВ423222 под конкретную электрическую схему. Для заказа укажите количество и сечение проводников, тип и количество клеммных зажимов, количество и тип кабельных вводов, стороны их расположения, материал монтажной панели и необходимые дополнительные исполнения.Похожие товары
